Construiește o cameră obscură – 2 – Construcția camerei obscure

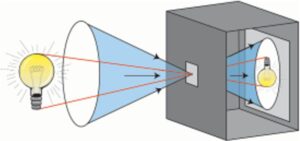

O cameră obscură cu orificiu este o cutie opacă. Lumina intră în cutie printr-un mic orificiu pe una din laturi și cade pe peretele opus al cutiei, unde o hârtie sau film sensibil la lumină înregistrează o imagine. Imaginea înregistrată este cu susul în joc (ca în toate camerele), și focalizată, pentru că razele de lumină din interior nu se intersectează în cutie.

O cameră obscură cu orificiu este opusul uneia “moderne.” În acest sens nu seamănă deloc cu GALEX. Dar folosește unele principii de bază asemănătoare. Este amuzant uneori să ne întoarcem la bază și să construim ceva cu propriile noastre mâini, ceva ce înțelegem și putem folosi în mod creativ.

Cum construim o cameră obscură

Vei construi propria ta cameră obscură, și vei descoperi posibilitățile sale creative.

Instrumente de care ai nevoie

• Tirbușon
• Cutter, un cuțit, sau o foarfecă, cu lamele foarte bine ascuțite
• Poanson (opțional)
• Pioneză sau ac (cu vârful în stare “perfectă”
• Margine metalică în unghi drept
• Pix (culoarea diferită de negru este preferabilă)

Materiale

• Cutie de carton de cereale (un singur strat, aplatizat)
• Bandă adezivă s cotch (care nu se poate îndepărta)
• Bandă izolatoare electric, neagră
• Folie alimentară de aluminiu (orice mărime)
• Film foto color 35-mm, ISO 200, expuneri 24 sau 36
• Role de film goale, cu bobină (nu din plastic cu capac, ci bobine metalice care se amplasează în cameră. Sunt disponibile în magazinele cu materiale fotografice.
• O bucată de 4 inci de film vechi 35-mm, developat (cu negativul înlăturat) sau nu
• Un băț plat de înghețată, tăiat pe jumătate

Citește mai întâi aceste note importante !

1. Fotocopiați pagina la dimensiunea exactă. Nu reduceți sau lărgiți. Camera este proiectată pentru a se potrivi exact cu rolele de film de 35 mm.
2. Lipiți cu scotch pagina netăiată ale pieselor modelului de partea neimprimată a cartonului. (Dacă pagina nu se potrivește cu cutia fără piesele modelului de pe pliurile cutiei de cereale, tăiați pagina separat deasupra “camerei de film”, și puneți acea piesă pe cealaltă jumătate a cutiei.) Folosind o muchie dreaptă și un pix, marcați bine toate liniile de pliere. Cu roșu sau albastru veți vedea mai bine liniile deja fixate.
3. Folosind un cutter, decupați mai întâi găurile în piesele camerei. Când tăiați găurile rotunde pentru bobinele fimului, nu le tăiați prea mari pentru a nu pierde lumina pe acolo. Dacă nu aveți cutter, puteți decupa mai întâi carcasa camerei cu o foarfecă, și apoi folosiți un poanson pentru a marca găurile pentru bobine. Introduceți un pix din ce în ce mai larg pentru a ajunge la dimensiunea corectă a găurii pentru bobinele de film. Pentru tăieturile drepte folosiți o muchie pentru a ghida cuțitul. Țineți cuțitul vertical. Nu apăsați prea tare; treceți de 2-3 ori peste tăietură pentru a o finaliza.
4. Îndoiți piesele pe liniile marcate și asamblați-le ca în figurile de mai jos.

Pasul 1: Rola de film inversată

Folosind tirbușonul, scoateți cu grijă o parte a unei role de film vechi. Lucrați cu atenție și încet în jurul marginii capacului, trăgând ușor până când capacul este scos din lateralele rolei.

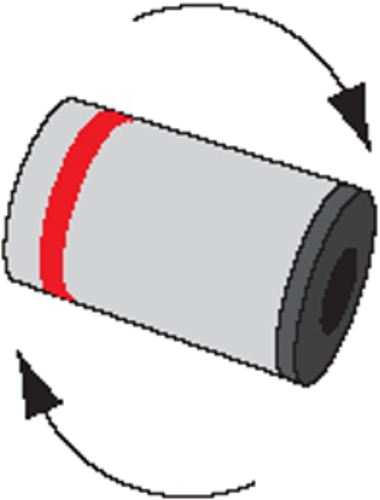

Întoarceți rola, dar nu și bobina.

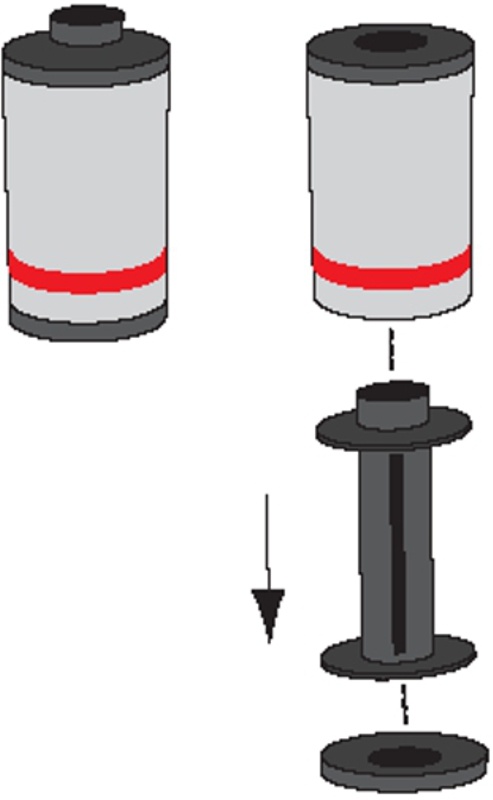

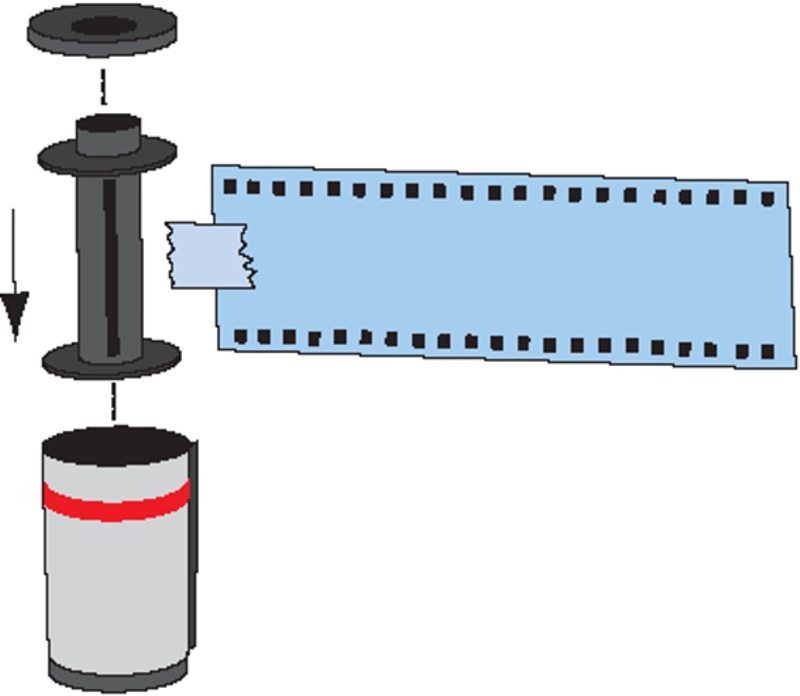

Îndepărtați bobina din rolă. Lipiți cu scotch capătul pe o lungime de 4 țoli a filmului vechi de bobină, ca în figură, și reintroduceți bobina în rolă cu susul în jos.

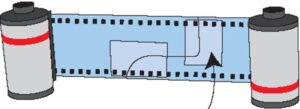

Lipiți capătul noului film de piesele vechiului film pe rola inversată. Lipiți ambele părți.

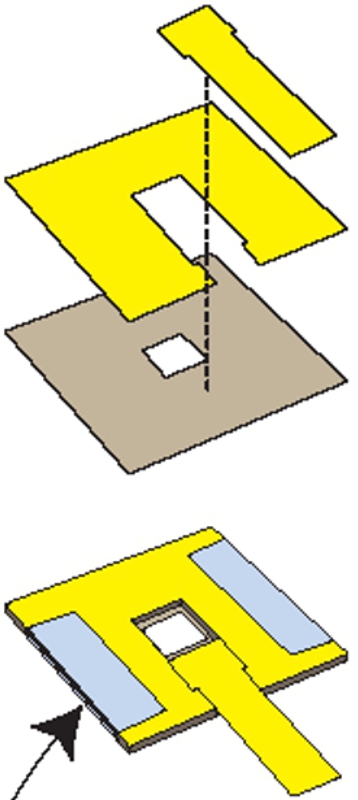

Pasul 2: Obturatorul

Lipiți cu scotch

Pasul 3: Orificiul

Rotind cu atenție, împingeți vârful unei pioneze sau ac într-o mică piesă de aluminiu subțire. Orificiul trebuie să fie foarte, foarte mic!

Pasul 4: Camera filmului

Îndoiți camera filmului în zonele marcate.

Cu excepția plăcii negre, lipiți camera filmului cu bandă scotch, apoi opacizații-o cu bandă izolatoare neagră. Puneți-o în lumină și verificați ca nicio rază de lumină să nu intre printre îmbinări.

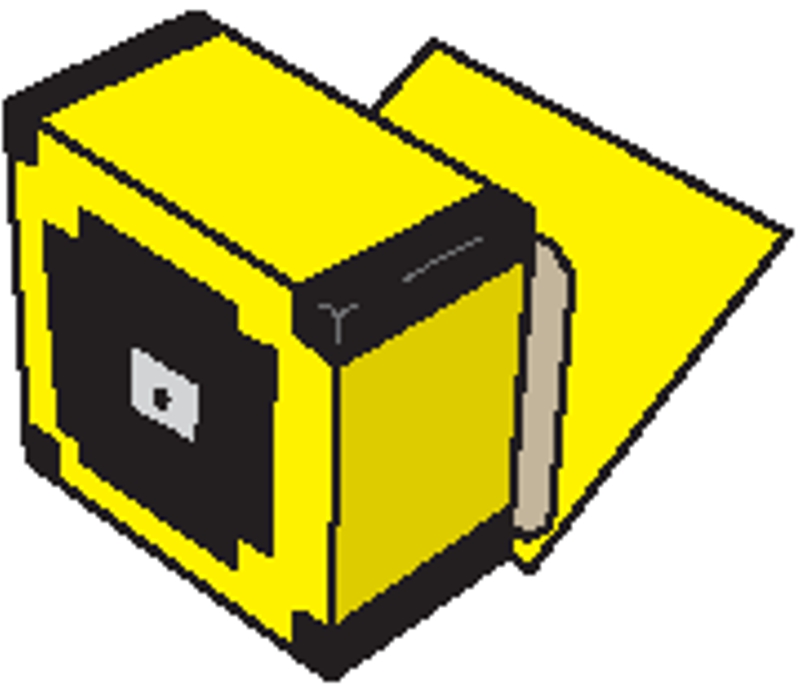

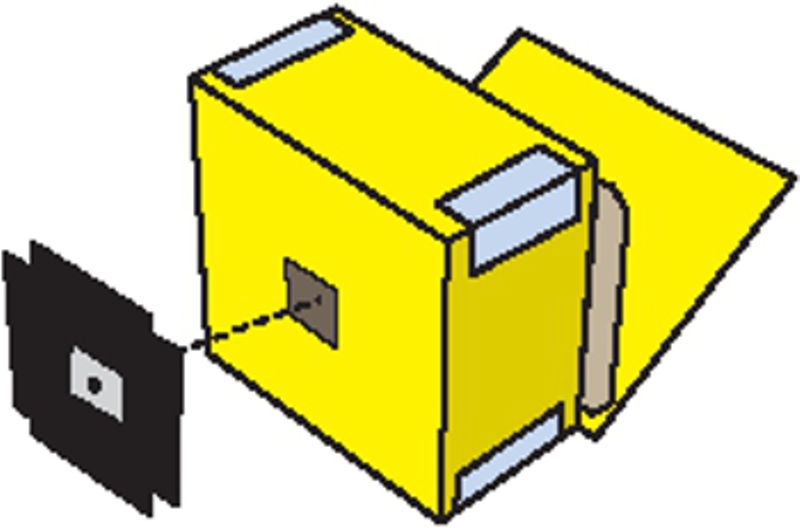

Lipiți piesa de aluminiu cu orificiul pe fața camerei filmului cu banda izolatoare electrică neagră în jurul orificiului.

De notat că lipitura filmului se vede diferit pe spate, unde nu se vede zona îngustă.

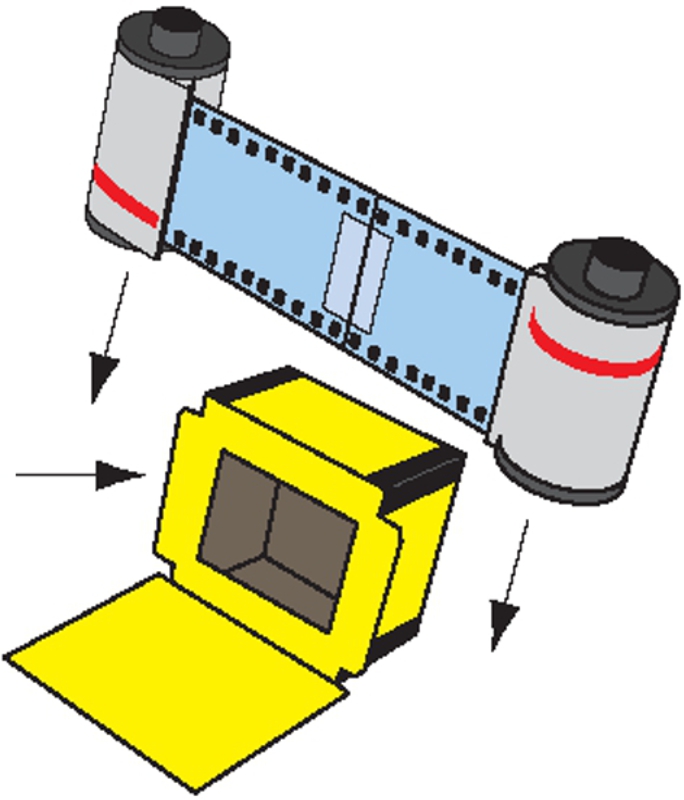

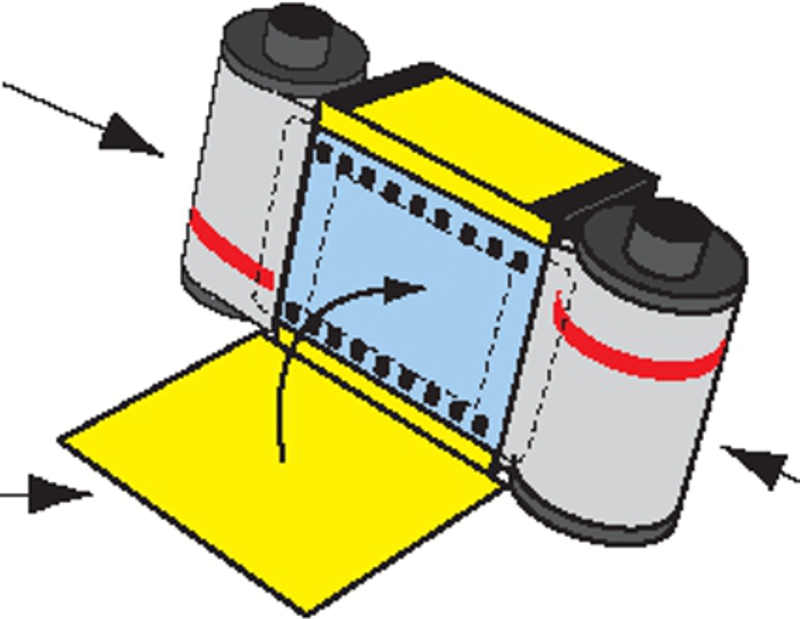

Plasați filmul peste fereastra camerei filmului și rulați cu atenție pe fiecare parte a camerei filmului în rolele filmului. Închideți placa neagră peste film și securizați-o cu bandă scotch.

Placa neagră

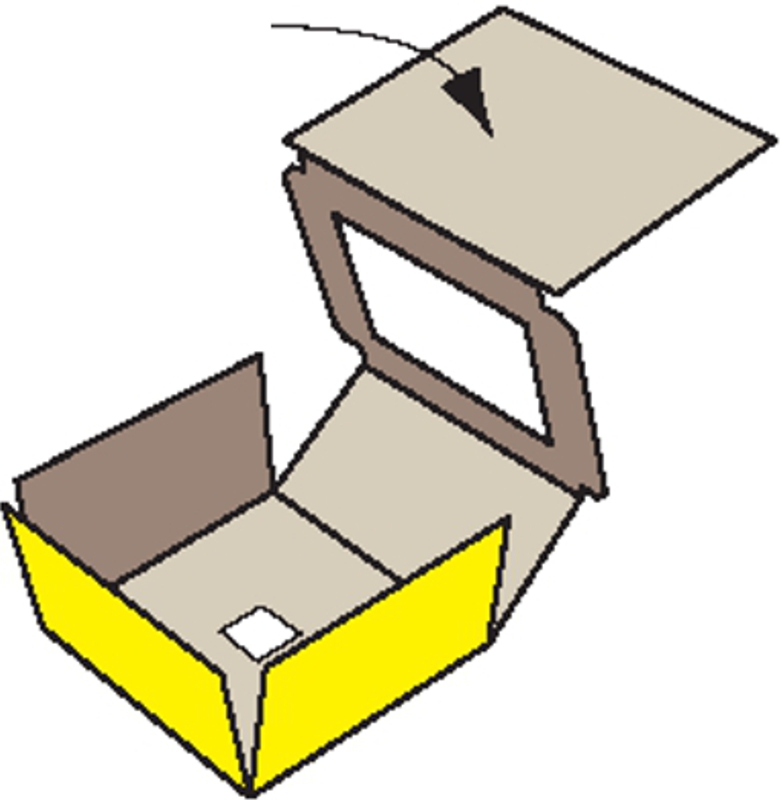

Pasul 5: Carcasa camerei

Pliați carcasa camerei la semnele marcate.

Cu excepția panoului negru, lipiți carcasa camereri cu bandă scotch. Apoi opacizațio cu bandă izolatoare neagră. Puneți-o în lumină și verificați ca nicio rază de lumină să nu intre printre îmbinări.

Lipiți obturatorul pe fața carcasei camerei cu bandă scotch. Apoi opacizați-o cu bandă izolatoare electric neagră.

Pasul 6: Asamblați totul

Introduceți camera de film finalizată și filmul în carcasa camerei, asigurându-vă că părțile de sus ale bobinelor se potrivesc cu găurile carcasei camerei.

Închideți partea din spate a carcasei camerei și opacizați-o cu bandă izolatoare neagră.

Folosiți un băț de înghețată ca șurubelniță rotindu-l pe partea superioară a axului filmului.

Aplicați banda izolatoare neagră pentru a opaciza camera filmului și a fixa rolele pe locul lor.

Planurile camerei obscure

Imprimați sau copiați la 100%. Decupați toate zonele gri.
