Cum se calculează rezistența totală într-un circuit serie/paralel?

În electricitate, circuitele pot conține rezistențe conectate în serie, în paralel sau într-o combinație serie-paralel. Pentru a determina comportamentul circuitului (curentul, tensiunea sau puterea), este esențial să calculăm rezistența totală echivalentă a circuitului.

Acest articol explică pas cu pas cum se face calculul.

Rezistențele conectate în serie

Într-un circuit serie, rezistențele sunt conectate una după alta, pe aceeași ramură. Curentul care trece prin circuit este același prin toate rezistențele.

Formula rezistenței totale în serie

Rezistența totală se obține prin adunarea tuturor rezistențelor:

R_total​ = R₁​ + R₂ ​ +R₃ ​+ … + Rn​

Exemplu

Dacă avem trei rezistențe:

• R₁ = 10 Ω
• R₂ = 5 Ω
• R₃ = 15 Ω

Atunci:

R_total ​= 10 + 5 + 15 = 30 Ω

Rezistența totală a circuitului este 30 Ω.

 Rezistențele conectate în paralel

Într-un circuit paralel, rezistențele sunt conectate pe ramuri diferite, dar au aceeași tensiune la capete.

Curentul se împarte între ramuri.

Formula rezistenței totale în paralel

1/R_total ​= 1/R₁ ​+ 1/R₂ ​+ 1/R₃ ​+ … + 1/_Rn​

După calcularea sumei, se face inversul rezultatului.

Exemplu

Pentru două rezistențe:

• R₁ = 6 Ω
• R₂ = 3 Ω

R_total = 2 Ω]

Rezistența echivalentă este 2Ω, mai mică decât oricare dintre rezistențele individuale.

 Circuite serie-paralel (combinate)

În practică, multe circuite sunt combinate, conținând atât conexiuni serie, cât și paralel.

Pașii de calcul

1. Identifică grupurile de rezistențe conectate în paralel sau serie.
2. Calculează rezistența echivalentă pentru fiecare grup.
3. Simplifică circuitul înlocuind grupul cu rezistența echivalentă.
4. Repetă procesul până rămâne o singură rezistență totală.

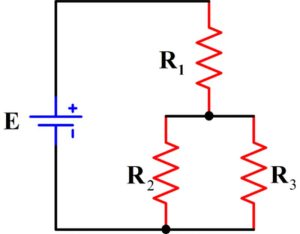

Exemplu simplu

Avem:

• R₁ = 4 Ω
• R₂ = 6 Ω
• R₃ = 3 Ω

unde R₂ și R₃ sunt în paralel, iar grupul este în serie cu R₁.

Pasul 1 – calcul paralel

1/R₂₃ ​= 1/6 ​+ 1/3

1/R₂₃ ​= 1/6 ​+ 2/6 ​= 3/6​

R₂₃ = 2 Ω]

Pasul 2 – calcul serie

R^total​ = R1​ + R23​

R_total​ = 4 + 2 = 6 Ω

Rezistența totală a circuitului este 6 Ω.

 Sfaturi utile pentru rezolvarea problemelor

• Desenează schema circuitului clar.
• Simplifică circuitul treptat, pas cu pas.
• Verifică dacă rezultatul are sens:
  • în serie rezistența totală este mai mare decât fiecare rezistență
  • în paralel rezistența totală este mai mică decât cea mai mică rezistență.

Concluzie

Calculul rezistenței totale într-un circuit serie/paralel presupune identificarea corectă a tipului de conexiune și aplicarea formulelor corespunzătoare. Prin simplificarea succesivă a circuitului, se poate determina ușor rezistența echivalentă și se pot analiza parametrii electrici ai circuitului.
